Para los ingenieros de hardware y gerentes de productos, seleccionar la interfaz de comunicación adecuada para una impresora de panel integrada no es solo una cuestión de conexión física. Dicta toda la pila de software, el diseño del gabinete físico y la confiabilidad de campo a largo plazo. Debe tomar esta decisión crítica correctamente desde el principio de la fase de diseño del hardware. La elección de una interfaz incompatible conduce rápidamente a peligrosas discrepancias en los niveles lógicos. Provoca una degradación grave de la señal en entornos ruidosos o crea una sobrecarga innecesaria de desarrollo de firmware. Estos errores básicos retrasan los programas de producción y provocan fallas aleatorias en el campo. Esta guía completa desglosa las compensaciones de ingeniería esenciales entre USB, RS232 y TTL. Comparamos minuciosamente los mecanismos de voltaje, los requisitos del sistema host y los límites de distancia física. Descubrirá exactamente cómo hacer coincidir el protocolo de comunicación con su aplicación específica. En última instancia, le ayudamos a finalizar su lista de materiales (BOM) y especificaciones técnicas con total confianza.
TTL es la opción óptima y rentable para la integración directa de microcontroladores (MCU) en distancias muy cortas (dentro del mismo gabinete).
RS232 proporciona inmunidad al ruido superior y cables más largos, lo que lo convierte en el estándar para PLC industriales y sistemas heredados.
USB ofrece simplicidad plug-and-play y alto rendimiento de datos, ideal para quioscos modernos basados en SBC (computadoras de placa única), Windows o Android.
Las discrepancias de voltaje entre los controladores del host y las interfaces de la impresora (por ejemplo, tratar a RS232 y TTL como intercambiables) son la causa principal de fallas tempranas en la integración.
Debe evaluar la arquitectura de su sistema antes de seleccionar una interfaz de comunicación. La integración del hardware falla cuando los diseñadores eligen un protocolo sin comprender las limitaciones del host. Recomendamos realizar una revisión ambiental exhaustiva al principio de la etapa de creación de prototipos.
Evalúe cuidadosamente la potencia de procesamiento de su placa principal. Un microcontrolador (MCU) básico maneja datos en serie simples fácilmente. Un sistema impulsado por RTOS gestiona bien múltiples tareas de comunicación simultáneas. Los sistemas operativos completos (Linux o Windows) ofrecen controladores nativos para protocolos complejos. Haga coincidir la interfaz de la impresora directamente con las capacidades de E/S nativas de su host.
Tenga en cuenta la distancia física entre la placa base y la ubicación de montaje de la impresora. Las distancias cortas permiten una comunicación sencilla a nivel lógico. Las tiradas más largas requieren manipulación activa del voltaje para mantener la integridad de la señal. También debe trazar la ruta exacta del cableado a través del chasis.
Evaluar la presencia de interferencias electromagnéticas (EMI) dentro del equipo. Los motores, los relés grandes y las fuentes de alimentación de alto voltaje generan un ruido eléctrico intenso. Este ruido corrompe fácilmente las líneas de datos desprotegidas. Siempre debe proteger sus cables si los coloca cerca de cargas de conmutación pesadas.

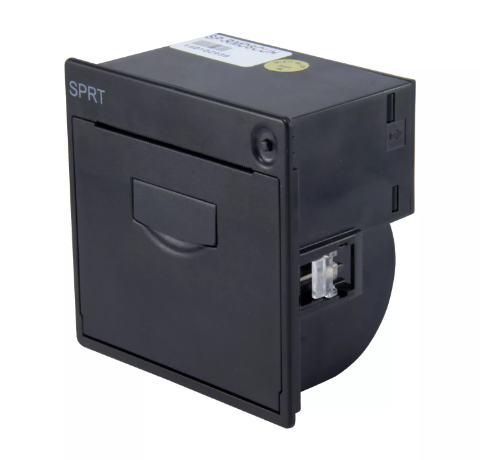

Considere el espacio mecánico disponible para su diseño. Su aplicación podría requerir un estándar Impresora de panel de 58 mm o modelo de formato más amplio. El tamaño físico de la impresora influye en la capacidad del rollo de papel y los límites de enrutamiento de cables internos. Los gabinetes más pequeños a menudo exigen que los cables estén bien doblados y que los conectores tengan un volumen mínimo.
Mejores prácticas: Mida siempre la longitud exacta del tendido del cable durante la fase de modelado CAD 3D.
Error común: ignorar la proximidad de la fuente de alimentación. Colocar cables de datos no blindados junto a convertidores AC-DC a menudo provoca caracteres de impresión codificados.
La lógica transistor-transistor (TTL) proporciona el método de comunicación más directo para sistemas integrados básicos. Opera de forma nativa a nivel lógico del procesador. No necesita controladores complejos ni chips transceptores para establecer la comunicación.
TTL utiliza niveles lógicos simples para la comunicación en serie no codificada. Un nivel lógico alto normalmente mide 3,3 V o 5 V. Un nivel lógico bajo se registra cerca de 0V. El sistema utiliza líneas básicas TX (Transmisión) y RX (Recepción). Los dispositivos intercambian datos en serie bit a bit según una velocidad de baudios predefinida.
Dispositivos médicos que utilizan placas Arduino, ESP32 o STM32 personalizadas.
Hardware de IoT compacto que requiere un número mínimo de componentes.
Escenarios en los que la impresora y la placa host se encuentran dentro del mismo recinto hermético.
TTL ofrece distintas ventajas para la ingeniería de bajo nivel. Garantiza la menor huella de hardware. Requiere una sobrecarga de procesamiento mínima. Evita escribir o licenciar una pila de protocolos compleja. Sin embargo, TTL conlleva limitaciones estrictas. Sigue siendo muy susceptible al ruido eléctrico en distancias superiores a unos pocos pies. La capacitancia se acumula en cables largos y destruye la forma de onda de la señal.
Se enfrenta a un riesgo importante de hardware con respecto a la compatibilidad de voltaje. Conectar una impresora de 5 V directamente a una MCU host estrictamente de 3,3 V probablemente provocará daños permanentes. Destruye instantáneamente los pines GPIO del host. Siempre verifique los niveles lógicos antes de aplicar energía. Debe utilizar un cambiador de nivel lógico bidireccional si se produce una discrepancia de voltaje.
Los entornos industriales destruyen rápidamente las señales eléctricas débiles. RS232 resuelve este problema mediante el uso de oscilaciones agresivas de voltaje. Sigue siendo el estándar innegable para sistemas heredados y maquinaria pesada que requieren integridad absoluta de los datos.
RS232 utiliza niveles de voltaje bipolar para representar datos. Empuja activamente señales a través del cable utilizando voltajes negativos y positivos. Un '1' lógico generalmente se encuentra entre -3V y -15V. Un '0' lógico se encuentra entre +3V y +15V. Este gran diferencial de voltaje corta directamente el ruido eléctrico ambiental.
Configuraciones de automatización industrial y máquinas CNC mediante controladores lógicos programables (PLC).
Básculas de piso de fábrica que operan en áreas de alta vibración.
Quioscos de autoservicio que requieren tendidos de cable de hasta 15 metros (50 pies).
RS232 proporciona una resistencia excepcional al ruido eléctrico. Garantiza una fiabilidad probada a largo plazo en entornos hostiles. Sin embargo, requiere un UART dedicado y un chip transceptor (como el clásico MAX232) en placas personalizadas. También utiliza conectores más voluminosos, que complican los ensamblajes mecánicos ajustados.
Los ingenieros suelen combinar hardware heredado con controladores personalizados modernos. Durante la creación de prototipos, muchos evalúan una combinación Impresora de panel TTL RS232 . Esta unidad de doble capacidad conserva la máxima flexibilidad de diseño. Primero puede probar la lógica TTL directamente desde una MCU. Más adelante, podrá cambiar al circuito RS232 para una implementación de campo a larga distancia sin cambiar la impresora física.
Las aplicaciones modernas dependen cada vez más de gráficos complejos y de procesamiento rápido. USB responde perfectamente a esta demanda. Reemplaza las lentas velocidades en baudios en serie con transferencias de datos de alta velocidad basadas en paquetes. Las interfaces USB se encuentran principalmente en plataformas informáticas robustas.
USB utiliza una arquitectura de señalización diferencial. Requiere una relación estricta entre host y dispositivo. El controlador de host sondea activamente el dispositivo en busca de datos. También exige pilas de controladores específicas (que a menudo utilizan el protocolo estándar USB Printer Class). Las líneas de datos D+ y D- rechazan eficientemente el ruido de modo común.
Quioscos de autoservicio impulsados por PC estándar con Windows o placas base con Android.
Sistemas POS minoristas que utilizan Raspberry Pi o computadoras de placa única similares.
Aplicaciones que requieren una impresión rápida de imágenes, logotipos o códigos QR complejos.
USB ofrece compatibilidad universal con los sistemas operativos modernos. Ofrece una experiencia de configuración plug-and-play sencilla para los usuarios finales. Admite velocidades de transferencia de datos increíblemente rápidas. Los límites de alta velocidad de baudios inherentes a las interfaces serie ya no causan cuellos de botella en los datos.
Sin embargo, el USB impone límites físicos estrictos. Se enfrenta a un límite estricto de longitud de cable de 5 metros sin agregar repetidores activos. Además, el USB sigue siendo extremadamente difícil de implementar en microcontroladores de bajos recursos. Las MCU básicas generalmente carecen de la RAM y la memoria flash necesarias para alojar una pila USB completa.
Los entornos de implementación final a veces siguen siendo inciertos durante el desarrollo inicial. Los gerentes de productos inteligentes a menudo eligen una interfaz dual Impresora de panel USB RS232 para minimizar el riesgo en la cadena de suministro. Esta estrategia cubre tanto los hosts modernos a nivel de sistema operativo como los controladores industriales heredados que utilizan un único elemento de lista de materiales.
Comparar estas tres interfaces requiere una visión equilibrada de sus limitaciones de ingeniería. A continuación resumimos las métricas clave de rendimiento para acelerar su proceso de toma de decisiones.
Tabla: Matriz de comparación de interfaces de comunicación
Estándar de interfaz |
Distancia máxima confiable |
Complejidad del anfitrión |
Rendimiento de datos |
Inmunidad al ruido |
|---|---|---|---|---|
TTL |
< 1 metro |
Bajo (metal desnudo/UART básico) |
Serie estándar |
Bajo |
RS232 |
Hasta 15 metros |
Bajo/Medio (Requiere Transceptor) |
Serie estándar |
Alto |
USB |
Hasta 5 metros |
Alto (sistema operativo/controladores necesarios) |
Alto (ideal para gráficos) |
Medio/Alto |
Debe seguir un enfoque sistemático al finalizar la elección de su interfaz. Evite las conjeturas y valide su hardware de inmediato.
Revise cuidadosamente los puertos de E/S nativos de su placa base. Identifique los UART o controladores de host USB disponibles.
Haga coincidir el protocolo de comunicación con la experiencia de su equipo de firmware. No obligue a los desarrolladores bare-metal a escribir controladores de host USB personalizados.
Solicitar una unidad de evaluación para probar la integración física. Obtener un La impresora de panel de montaje RS232 TTL le permite probar tanto la compatibilidad del nivel lógico como el ruido de la señal antes de comprometerse con la producción en volumen.
Seleccionar la interfaz correcta sigue siendo un acto de equilibrio crucial. Debe alinear las capacidades del controlador host, la distancia física de la ejecución de datos y el ruido eléctrico del entorno operativo. Comprender estos factores evita costosos rediseños al final del ciclo del producto. Evite especificar demasiado el hardware. No pague por una pila USB compleja cuando una simple conexión TTL es suficiente para un gabinete unificado. Por el contrario, evite especificar menos hardware. Nunca pase un cable TTL sin protección a través de un piso de fábrica ruidoso.
Tome medidas hoy para proteger su diseño de hardware. Póngase en contacto con nuestro equipo de ingeniería dedicado para obtener dibujos técnicos detallados y SDK de controladores. También puede solicitar una unidad de muestra configurada exactamente según la especificación de interfaz requerida.
R: No. RS232 usa voltajes negativos y positivos (hasta ±15 V), mientras que TTL usa 0 V y 3,3 V/5 V. Conectarlos directamente dañará el microcontrolador. Debes utilizar un convertidor de nivel lógico (como un chip MAX232).
R: Sí. USB maneja la transferencia de datos significativamente más rápido que las velocidades de baudios en serie estándar. Sin embargo, para los recibos en texto plano, la velocidad de impresión mecánica de la impresora suele ser el cuello de botella, no la interfaz de datos. La ventaja de velocidad del USB es más notable al imprimir gráficos densos o mapas de bits grandes.
R: TTL generalmente consume la menor cantidad de energía, ya que evita el aumento de voltaje activo requerido por los transceptores RS232 y omite el protocolo de sondeo continuo requerido por los controladores host USB.
R: Si bien es ajustable, el valor predeterminado de la industria para la mayoría de las impresoras térmicas RS232 y TTL suele ser 9600 bps o 115200 bps. Verifique siempre la configuración predeterminada de su dispositivo en la hoja de datos para garantizar una comunicación inmediata.
