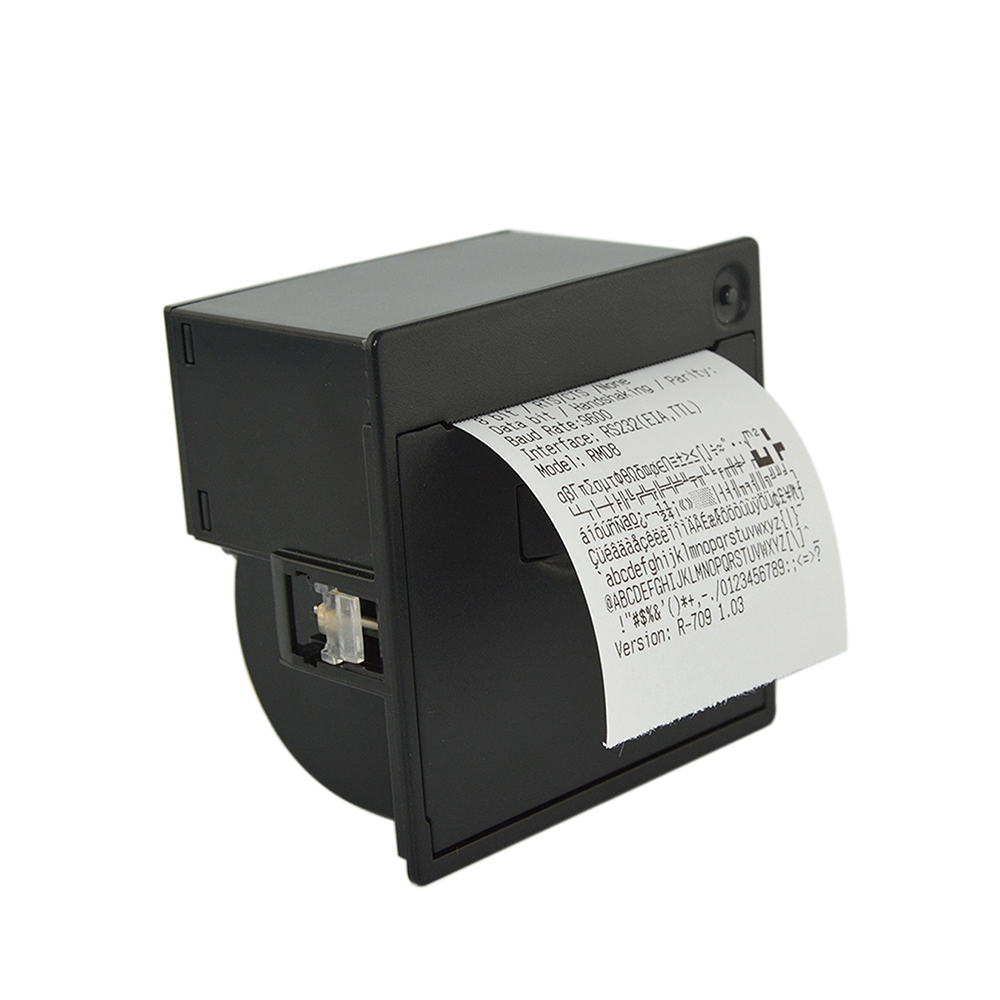

Pour les ingénieurs matériels et les chefs de produits, la sélection de la bonne interface de communication pour une imprimante à panneaux intégrée n'est pas seulement un problème de connexion physique. Il dicte l’ensemble de la pile logicielle, la conception physique du boîtier et la fiabilité sur le terrain à long terme. Vous devez faire ce choix critique dès le début de la phase de conception matérielle. Le choix d’une interface incompatible conduit rapidement à de dangereuses incompatibilités de niveaux logiques. Cela provoque une grave dégradation du signal dans des environnements bruyants ou crée une surcharge inutile de développement de micrologiciel. Ces erreurs fondamentales retardent les calendriers de production et provoquent des pannes aléatoires sur le terrain. Ce guide complet détaille les compromis techniques essentiels entre USB, RS232 et TTL. Nous comparons minutieusement les mécanismes de tension, les exigences du système hôte et les limites de distance physique. Vous découvrirez exactement comment adapter le protocole de communication à votre application spécifique. Au final, nous vous aidons à finaliser votre nomenclature (BOM) et vos spécifications techniques en toute confiance.
TTL est le choix optimal et rentable pour l'intégration directe d'un microcontrôleur (MCU) sur de très courtes distances (à l'intérieur du même boîtier).
Le RS232 offre une immunité supérieure au bruit et des câbles plus longs, ce qui en fait la norme pour les automates industriels et les systèmes existants.
L'USB offre une simplicité plug-and-play et un débit de données élevé, idéal pour les kiosques SBC (Single Board Computers) modernes, Windows ou Android.
Les inadéquations de tension entre les contrôleurs hôtes et les interfaces d'imprimante (par exemple, en traitant RS232 et TTL comme interchangeables) sont la principale cause d'échec précoce de l'intégration.
Vous devez évaluer l'architecture de votre système avant de sélectionner une interface de communication. L'intégration matérielle échoue lorsque les concepteurs choisissent un protocole sans comprendre les limitations de l'hôte. Nous recommandons de procéder à une évaluation environnementale approfondie dès le début de la phase de prototypage.
Évaluez soigneusement la puissance de traitement de votre carte principale. Un microcontrôleur nu (MCU) gère facilement les données série simples. Un système piloté par RTOS gère bien plusieurs tâches de communication simultanées. Les systèmes d'exploitation complets (Linux ou Windows) proposent des pilotes natifs pour les protocoles complexes. Adaptez l'interface de l'imprimante directement aux capacités d'E/S natives de votre hôte.
Notez la distance physique entre la carte mère et l'emplacement de montage de l'imprimante. Les courtes distances permettent une communication simple au niveau logique. Des trajets plus longs nécessitent une manipulation active de la tension pour maintenir l’intégrité du signal. Vous devez également cartographier le chemin exact d'acheminement des câbles à travers le châssis.
Évaluez la présence d’interférences électromagnétiques (EMI) au sein de l’équipement. Les moteurs, les gros relais et les alimentations haute tension génèrent un bruit électrique intense. Ce bruit corrompt facilement les lignes de données non protégées. Vous devez toujours protéger vos câbles si vous les acheminez à proximité de charges de commutation lourdes.
Tenez compte de l’espace mécanique disponible pour votre conception. Votre application peut nécessiter une norme Imprimante à panneau de 58 mm ou modèle au format plus large. La taille physique de l'imprimante influence la capacité du rouleau de papier et les limites de routage interne des câbles. Les boîtiers plus petits nécessitent souvent des courbures de câbles serrées et un encombrement minimal des connecteurs.
Bonne pratique : mesurez toujours la longueur exacte du câble pendant la phase de modélisation CAO 3D.
Erreur courante : ignorer la proximité de l’alimentation électrique. L'acheminement de câbles de données non blindés à côté de convertisseurs AC-DC entraîne souvent des caractères d'impression brouillés.
La logique transistor-transistor (TTL) fournit la méthode de communication la plus directe pour les systèmes embarqués de base. Il fonctionne nativement au niveau logique du processeur. Vous n'avez pas besoin de pilotes complexes ou de puces émetteur-récepteur pour établir la communication.
TTL utilise des niveaux logiques simples pour la communication série non codée. Un niveau logique haut mesure généralement 3,3 V ou 5 V. Un niveau logique bas s'enregistre près de 0 V. Le système utilise des lignes de base TX (Transmission) et RX (Réception). Les appareils échangent des données en série bit par bit en fonction d'un débit en bauds prédéfini.
Dispositifs médicaux utilisant des cartes Arduino, ESP32 ou STM32 personnalisées.
Matériel IoT compact nécessitant un nombre minimal de composants.
Scénarios dans lesquels l'imprimante et la carte hôte se trouvent exactement dans le même boîtier étanche.
TTL offre des avantages distincts pour l’ingénierie de bas niveau. Il garantit la plus faible empreinte matérielle. Cela nécessite une surcharge de traitement minimale. Vous évitez d’écrire ou de concéder sous licence une pile de protocoles complexe. Cependant, TTL comporte des limitations strictes. Il reste très sensible au bruit électrique sur des distances supérieures à quelques mètres. La capacité s'accumule dans les longs fils et détruit la forme d'onde du signal.
Vous êtes confronté à un risque matériel important concernant la compatibilité de tension. La connexion d'une imprimante 5 V directement à un MCU hôte strictement 3,3 V provoquera probablement des dommages permanents. Il détruit instantanément les broches GPIO de l'hôte. Vérifiez toujours les niveaux logiques avant de mettre sous tension. Vous devez utiliser un décaleur de niveau logique bidirectionnel en cas d'inadéquation de tension.
Les environnements industriels détruisent rapidement les signaux électriques faibles. Le RS232 résout ce problème en utilisant des oscillations de tension agressives. Il reste la norme indéniable pour les systèmes existants et les machines lourdes nécessitant une intégrité absolue des données.
RS232 utilise des niveaux de tension bipolaires pour représenter les données. Il pousse activement les signaux à travers le fil en utilisant des tensions négatives et positives. Un « 1 » logique se situe généralement entre -3 V et -15 V. Un « 0 » logique se situe entre +3 V et +15 V. Ce grand différentiel de tension tranche directement le bruit électrique ambiant.
Configurations d'automatisation industrielle et machines CNC utilisant des contrôleurs logiques programmables (PLC).
Balances d'usine fonctionnant dans des zones à fortes vibrations.
Bornes libre-service nécessitant des longueurs de câbles allant jusqu'à 15 mètres (50 pieds).
Le RS232 offre une résilience exceptionnelle au bruit électrique. Il garantit une fiabilité éprouvée à long terme dans des environnements difficiles. Cependant, il nécessite un UART dédié et une puce émetteur-récepteur (comme le MAX232 classique) sur des cartes personnalisées. Il utilise également des connecteurs plus volumineux, qui compliquent les assemblages mécaniques serrés.

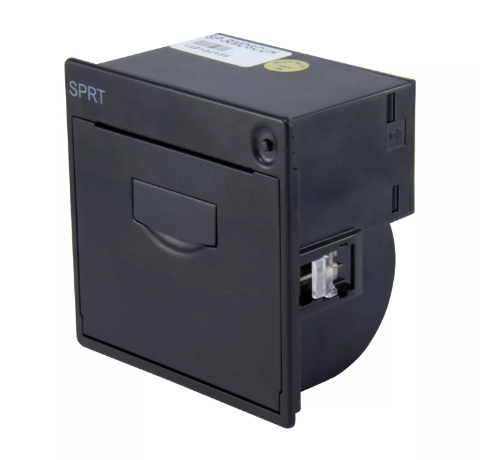

Les ingénieurs relient souvent le matériel existant avec des contrôleurs personnalisés modernes. Lors du prototypage, beaucoup évaluent une combinaison Imprimante panneau TTL RS232 . Cette unité à double capacité conserve une flexibilité de conception maximale. Vous pouvez d'abord tester la logique TTL directement à partir d'un MCU. Plus tard, vous pourrez passer au circuit RS232 pour un déploiement sur le terrain longue distance sans changer d'imprimante physique.
Les applications modernes s'appuient de plus en plus sur des graphiques complexes et un traitement rapide. L'USB répond parfaitement à cette demande. Il remplace les débits en bauds série lents par des transferts de données à grande vitesse par paquets. Vous trouvez principalement des interfaces USB sur des plates-formes informatiques robustes.
L'USB utilise une architecture de signalisation différentielle. Cela nécessite une relation stricte entre l’hôte et l’appareil. Le contrôleur hôte interroge activement le périphérique pour obtenir des données. Il nécessite également des piles de pilotes spécifiques (utilisant souvent le protocole standard USB Printer Class). Les lignes de données D+ et D- rejettent efficacement le bruit de mode commun.
Bornes libre-service alimentées par des PC Windows standard ou des cartes mères Android.
Systèmes de point de vente au détail utilisant Raspberry Pi ou des ordinateurs monocarte similaires.
Applications nécessitant une impression rapide d’images, de logos ou de codes QR complexes.
L'USB offre une compatibilité universelle avec les systèmes d'exploitation modernes. Il offre une expérience de configuration plug-and-play simple pour les utilisateurs finaux. Il prend en charge des taux de transfert de données incroyablement rapides. Les limites de débit en bauds élevées inhérentes aux interfaces série ne provoquent plus de goulots d'étranglement de données.
Cependant, l’USB impose des limites physiques strictes. Vous êtes confronté à une limite stricte de longueur de câble de 5 mètres sans ajouter de répéteurs actifs. De plus, l’USB reste extrêmement difficile à mettre en œuvre sur des microcontrôleurs à faibles ressources. Les microcontrôleurs nus ne disposent généralement pas de la RAM et de la mémoire flash nécessaires pour héberger une pile USB complète.
Les environnements de déploiement finaux restent parfois incertains au début du développement. Les chefs de produit intelligents choisissent souvent une double interface Imprimante à panneau USB RS232 pour minimiser les risques liés à la chaîne d'approvisionnement. Cette stratégie couvre à la fois les hôtes modernes au niveau du système d'exploitation et les contrôleurs industriels existants à l'aide d'un seul élément de nomenclature.
La comparaison de ces trois interfaces nécessite une vision équilibrée de vos contraintes d’ingénierie. Nous avons résumé ci-dessous les indicateurs de performance clés pour accélérer votre processus de prise de décision.
Tableau : Matrice de comparaison des interfaces de communication
Norme d'interface |
Distance maximale fiable |
Complexité de l'hôte |
Débit de données |
Immunité au bruit |
|---|---|---|---|---|
Durée de vie |
< 1 mètre |
Faible (Bare Metal / UART de base) |
Série standard |
Faible |
RS232 |
Jusqu'à 15 mètres |
Faible/Moyen (nécessite un émetteur-récepteur) |
Série standard |
Haut |
USB |
Jusqu'à 5 mètres |
Élevé (système d'exploitation/pilotes requis) |
Élevé (idéal pour les graphiques) |
Moyen/Élevé |
Vous devez suivre une approche systématique lors de la finalisation de votre choix d’interface. Évitez les incertitudes et validez votre matériel immédiatement.
Examinez attentivement les ports d'E/S natifs de votre carte mère. Identifiez les UART ou les contrôleurs hôtes USB disponibles.
Adaptez le protocole de communication à l'expertise de votre équipe de micrologiciels. Ne forcez pas les développeurs nus à écrire des pilotes hôtes USB personnalisés.
Demander une unité d’évaluation pour tester l’intégration physique. Trouver un L'imprimante à panneau à montage RS232 TTL vous permet de tester à la fois la compatibilité des niveaux logiques et le bruit du signal avant de vous engager dans une production en volume.
La sélection de la bonne interface reste un exercice d’équilibre crucial. Vous devez aligner les capacités du contrôleur hôte, la distance physique de l'exécution des données et le bruit électrique de l'environnement d'exploitation. Comprendre ces facteurs évite des refontes coûteuses tard dans le cycle du produit. Évitez de trop spécifier le matériel. Ne payez pas pour une pile USB complexe alors qu'une simple connexion TTL suffit pour un boîtier unifié. À l’inverse, évitez de sous-spécifier le matériel. Ne faites jamais passer un fil TTL non protégé dans un atelier bruyant.
Agissez dès aujourd’hui pour sécuriser la conception de votre matériel. Contactez notre équipe d’ingénierie dédiée pour obtenir des dessins techniques détaillés et des SDK de pilotes. Vous pouvez également demander une unité d'échantillonnage configurée précisément selon vos spécifications d'interface requises.
R : Non. RS232 utilise des tensions négatives et positives (jusqu'à ±15 V), tandis que TTL utilise 0 V et 3,3 V/5 V. Les connecter directement endommagerait le microcontrôleur. Vous devez utiliser un convertisseur de niveau logique (comme une puce MAX232).
R : Oui. L'USB gère le transfert de données beaucoup plus rapidement que les débits en bauds série standard. Cependant, pour les reçus en texte brut, c'est généralement la vitesse d'impression mécanique de l'imprimante qui constitue le goulot d'étranglement, et non l'interface de données. L'avantage de la vitesse USB est particulièrement visible lors de l'impression de graphiques denses ou de grands bitmaps.
R : TTL consomme généralement le moins d'énergie, car il évite l'augmentation de tension active requise par les émetteurs-récepteurs RS232 et contourne le protocole d'interrogation continue requis par les contrôleurs hôtes USB.
R : Bien qu'il soit réglable, la valeur par défaut de l'industrie pour la plupart des imprimantes thermiques RS232 et TTL est généralement de 9 600 bps ou 115 200 bps. Vérifiez toujours les paramètres par défaut de votre appareil dans la fiche technique pour garantir une communication immédiate.
