Đối với các kỹ sư phần cứng và nhà thiết kế sản phẩm, việc xây dựng phần cứng tùy chỉnh mang đến những thách thức đặc biệt. Bạn phải thường xuyên tích hợp cơ chế in ấn vào ki-ốt hoặc thiết bị y tế. Những bản dựng vật lý này đòi hỏi dung sai cơ học có độ chính xác cao. Các thiết bị độc lập tiêu chuẩn chiếm quá nhiều không gian. Ngược lại, cơ chế máy in cơ bản đòi hỏi phải có vỏ tùy chỉnh phức tạp. Bạn cần một nền tảng trung gian hiệu quả. Khoảng cách giữa cơ chế thô và thiết bị để bàn được thu hẹp bằng máy in bảng nhiệt. Nó cung cấp một mô-đun mặt trước được đặt hoàn chỉnh, được thiết kế để tích hợp gắn phẳng. Nó tiết kiệm thời gian kỹ thuật và đơn giản hóa các thiết kế bảng mặt trước. Chúng tôi sẽ khám phá cách các mô-đun này hoạt động bên trong thiết bị của bạn. Hướng dẫn này trình bày cơ chế hoạt động của máy in bảng nhiệt. Chúng tôi so sánh các hệ số dạng tiêu chuẩn để đơn giản hóa các lựa chọn kiến trúc của bạn. Bạn cũng sẽ có được một khuôn khổ vững chắc để đánh giá sự tích hợp phần cứng. Mục tiêu của chúng tôi là đảm bảo độ tin cậy lâu dài trong các bản dựng tùy chỉnh của bạn.

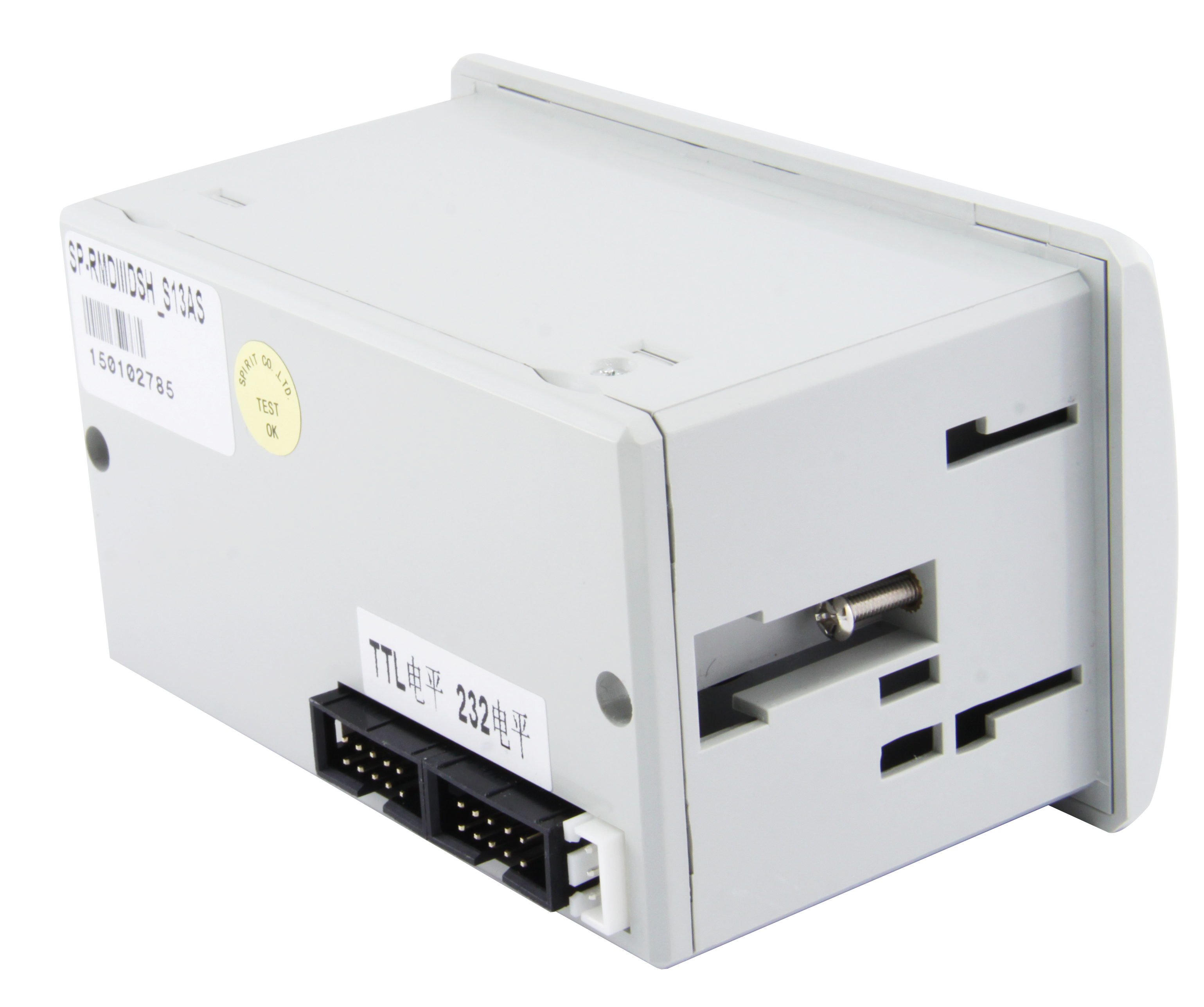

Máy in bảng là một mô-đun in kèm theo được thiết kế để gắn phẳng vào phần cắt của vỏ sản phẩm hoặc bảng điều khiển hiện có.
Họ dựa vào công nghệ nhiệt trực tiếp, loại bỏ nhu cầu về mực hoặc ruy băng, giúp giảm đáng kể việc bảo trì của người dùng cuối trong môi trường tự phục vụ.
Việc lựa chọn phần lớn phụ thuộc vào yêu cầu về chiều rộng của giấy, với máy in bảng 58mm được ưa chuộng để chẩn đoán nhỏ gọn và máy in bảng 80mm được sử dụng cho hóa đơn chi tiết tại ki-ốt.
Việc tích hợp thành công đòi hỏi phải đánh giá các giao thức giao diện (USB, RS232, TTL), mức tiêu thụ điện năng cao nhất trong quá trình in và độ sâu lắp đặt cơ học.

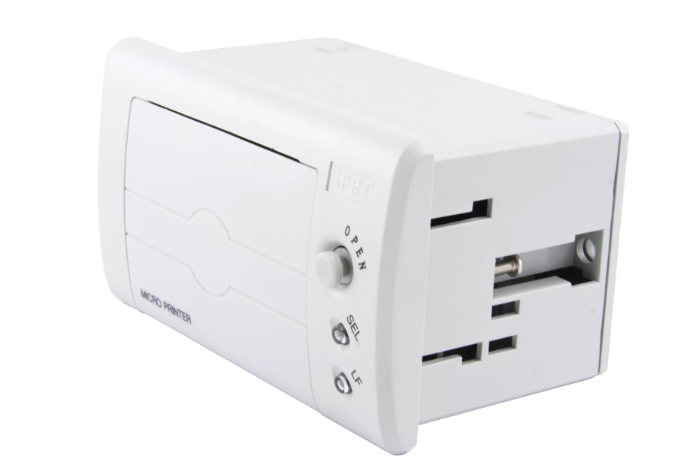

Chính xác mô-đun này là gì? Đây là một đơn vị in ấn khép kín, chuyên môn cao. Nó có đầu in nhiệt, con lăn trục lăn, bảng điều khiển và khung bezel phía trước. Các nhà sản xuất chế tạo nó để gắn trực tiếp vào một phần cắt tùy chỉnh. Bạn gắn nó trực tiếp vào vỏ máy chủ. Bạn không cần phải thiết kế các giá đỡ bên trong phức tạp để giữ cuộn giấy. Mô-đun này xử lý việc lưu trữ giấy bên trong.
Điều này khác biệt rất nhiều so với các máy in độc lập tiêu chuẩn. Một thiết bị để bàn tiêu chuẩn bao gồm một cục nguồn cung cấp điện bên ngoài. Nó cũng có vỏ bảo vệ bên ngoài cồng kềnh ở phía sau. MỘT máy in bảng từ bỏ các loại nhựa bên ngoài này. Nó phụ thuộc hoàn toàn vào nguồn điện bên trong máy chủ của bạn. Nó sử dụng vỏ bọc vật lý của bạn để bảo vệ môi trường. Bạn chỉ cần định tuyến cáp nguồn và cáp dữ liệu tới các chân hở phía sau.
Về cơ bản, nó cũng khác với cơ chế máy in trần. Cơ chế trần không có mặt trước gắn kết. Họ yêu cầu công việc thiết kế cơ khí rộng rãi. Bạn phải thiết kế đường dẫn giấy tùy chỉnh và lò xo căng. Ngược lại, mô-đun này bao gồm khung bezel được định dạng. Nó có một ngăn chứa cuộn giấy tích hợp. Nó bao gồm một bảng điều khiển được cấu hình sẵn. Mức độ tích hợp này giúp giảm đáng kể thời gian kỹ thuật cho các OEM. Bạn nhận được một hệ thống con sẵn sàng sử dụng ngay lập tức.
Chúng ta phải hiểu công nghệ cốt lõi điều khiển các thiết bị này. Công nghệ nhiệt trực tiếp giải thích sự vắng mặt hoàn toàn của hộp mực. Các thiết bị này sử dụng đầu in nhiệt chuyên dụng cao. Đầu in này chứa các bộ phận làm nóng cực nhỏ được đóng gói chặt chẽ. Chúng xếp dọc theo mép in với mật độ cao. Hầu hết các đơn vị công nghiệp tiêu chuẩn đều cung cấp độ phân giải 203 điểm trên mỗi inch (DPI). Bạn không bao giờ cần phải thay ruy băng hoặc mực.
Quá trình in tuân theo một trình tự cơ học có độ chính xác cao. Chúng ta có thể chia nó thành ba bước riêng biệt:
Nạp giấy: Động cơ bước bên trong kích hoạt. Nó nạp giấy nhiệt qua con lăn trục quay. Loại giấy chuyên dụng này được phủ một lớp hóa chất nhạy nhiệt.
Dịch dữ liệu: Bộ vi điều khiển nhận đầu vào. Nó dịch các chuỗi dữ liệu đến từ máy chủ. Nó nhanh chóng kích hoạt các bộ phận làm nóng vi mô cụ thể trên mảng đầu in.
Phản ứng hóa học: Nhiệt cục bộ tác động lên giấy ngay lập tức. Nó tạo ra phản ứng hóa học nhanh chóng trên bề mặt được phủ. Giấy chuyển sang màu đen để tạo thành văn bản, mã vạch hoặc đồ họa sắc nét.
Tại sao điều này lại quan trọng đối với các OEM? Phương pháp tiếp cận trạng thái rắn này mang lại độ tin cậy cơ học đáng kinh ngạc. Bạn loại bỏ các cuộn ruy băng phức tạp. Bạn loại bỏ các hồ chứa mực lộn xộn. Thiết kế bên trong bao gồm các bộ phận chuyển động tối thiểu. Các điểm thất bại chính vẫn có thể dự đoán được. Chúng hầu hết chỉ giới hạn ở độ mòn cơ học của bộ truyền bánh răng. Yếu tố chính khác là sự mài mòn trên đầu in. Đầu in tiêu chuẩn chịu được quãng đường giấy dài 50 km trước khi hỏng. Sự đơn giản về cấu trúc này đảm bảo Thời gian trung bình giữa các lần thất bại (MTBF) cao. Sử dụng một Máy in bảng nhiệt đảm bảo hoạt động ổn định qua hàng nghìn chu kỳ.
Việc lựa chọn kích thước phù hợp vẫn rất quan trọng để thiết kế sản phẩm thành công. Nó tác động trực tiếp đến những hạn chế về nhà ở vật lý của bạn. Nó làm thay đổi ngân sách quyền lực nội bộ của bạn. Nó quyết định mạnh mẽ đến trải nghiệm người dùng cuối cùng. Chúng ta hãy xem xét hai yếu tố hình thức chính được sử dụng trong thiết kế công nghiệp.
Kích thước hẹp này là tốt nhất cho những hạn chế về không gian chật hẹp. Các kỹ sư thường xuyên sử dụng nó cho các thiết bị chẩn đoán di động. Bạn sẽ thấy nó thường được triển khai trong các máy bán vé. Nó hoạt động hoàn hảo cho các tác vụ ghi dữ liệu cơ bản. Bạn có thể lắp nó vào bảng điều khiển mỏng một cách dễ dàng.
Nó cung cấp các đặc điểm hoạt động cụ thể. Nó tự hào có mức tiêu thụ điện năng thấp hơn đáng kể. Nó có độ sâu gắn bên trong rất nông. Tuy nhiên, nó hoàn toàn phù hợp với thông tin mật độ thấp. Bạn chỉ nên sử dụng nó cho các chuỗi văn bản ngắn. Nó xử lý các mã QR đơn giản khá tốt. Nếu thiết bị của bạn xuất ra các chỉ số số cơ bản thì kích thước này là lý tưởng. MỘT Máy in bảng 58mm giữ cho dấu chân phần cứng của bạn cực kỳ tối thiểu.
Định dạng rộng hơn này thống trị các thiết bị đầu cuối người dùng tương tác. Tốt nhất là dành cho các ki-ốt tự phục vụ tương tác. Màn hình y tế sử dụng nó để đọc dạng sóng đồ họa chi tiết. Các ứng dụng bán lẻ chủ yếu dựa vào định dạng rộng hơn này để hiển thị chi tiết chi tiết đơn hàng. Bạn thấy chúng thường xuyên ở các trạm thanh toán đỗ xe tự động.
Các đơn vị này yêu cầu các đặc tính tích hợp khác nhau từ phần cứng máy chủ của bạn. Định dạng rộng hơn yêu cầu phần cắt bảng vật lý lớn hơn đáng kể. Nó cần dòng điện cực đại cao hơn để điều khiển đầu in nhiệt rộng hơn. Nó dễ dàng chứa định dạng biên lai phức tạp. Nó in mã vạch rộng hơn mà không gặp vấn đề về quét. Nó phù hợp với văn bản tuân thủ quy định thiết yếu trên một đường ngang duy nhất. MỘT Máy in bảng 80mm mang lại sự rõ ràng khi nhận ở cấp độ máy tính để bàn trong một mô-đun nhúng.
Biểu đồ so sánh: Hệ số hình dạng 58mm và 80mm
Thông số kỹ thuật |
Yếu tố hình thức 58mm |
Yếu tố hình thức 80mm |
|---|---|---|
Chiều rộng in hiệu quả |
48mm |
72mm |
Ứng dụng điển hình |
Chẩn đoán cầm tay, máy đo đơn giản |
Kiosk tự phục vụ, màn hình y tế |
Mật độ thông tin |
Thấp (văn bản cơ bản, QR đơn giản) |
Cao (dạng sóng, mã vạch 2D phức tạp) |
Rút điện (Đỉnh cao) |
Thấp đến trung bình |
Cao |
Dấu chân vật lý |
Nhỏ gọn, độ sâu nông |
Khung gầm lớn hơn, vỏ sâu hơn |
Các ngành công nghiệp khác nhau tận dụng các mô-đun này để giải quyết những thách thức rất độc đáo. Bạn sẽ tìm thấy chúng được nhúng trong các thiết bị trên nhiều lĩnh vực. Chúng tôi thấy ba loại chính đang thống trị thị trường. Chúng ta có thể khám phá cách họ tích hợp vào các môi trường này.
Thiết bị Y tế & Chẩn đoán: Môi trường lâm sàng yêu cầu truy cập dữ liệu ngay lập tức. Nồi hấp sử dụng chúng để ghi lại chu trình khử trùng ngay lập tức. Máy phân tích máu in số liệu bệnh nhân ngay khi xét nghiệm kết thúc. Máy ECG yêu cầu chúng để có đầu ra dạng sóng đồ họa chi tiết. Các bản đọc bản cứng được bản địa hóa này đảm bảo tuân thủ nghiêm ngặt. Họ cung cấp hồ sơ bệnh nhân vĩnh viễn trước khi dữ liệu đến máy chủ trung tâm.
Bảng điều khiển công nghiệp: Sàn nhà máy đặt ra những thách thức vận hành khắc nghiệt. Cân trọng lượng dựa vào chúng để ghi lại trọng lượng lô. Bảng điều khiển báo cháy sử dụng chúng để ghi lại sự kiện ngay lập tức. Thiết bị kiểm tra dây chuyền sản xuất sử dụng chúng để ghi dữ liệu chẩn đoán chi tiết. Các kỹ sư cần có dấu vết giấy ngay lập tức trong quá trình hiệu chỉnh hệ thống.
Bán lẻ & Vận tải: Cơ sở hạ tầng công cộng đòi hỏi quyền tự chủ cao độ. Đồng hồ đỗ xe phát hành vé bảng điều khiển vật lý liên tục. Hệ thống tủ khóa in mã truy cập cho người dùng tạm thời. Các ki-ốt bán vé xử lý hàng ngàn giao dịch hàng ngày. Những môi trường này yêu cầu giải pháp in ấn không cần bảo trì. Đã được cài đặt đúng cách Máy in bảng điều khiển xử lý việc sử dụng công cộng nặng một cách hoàn hảo.
Bạn phải đánh giá các tiêu chí kỹ thuật cụ thể trước khi mua mẫu. Việc lựa chọn một cách mù quáng một mô-đun thường dẫn đến việc thiết kế lại một cách thảm khốc sau này. Chúng tôi khuyên bạn nên kiểm tra các thông số kỹ thuật cụ thể này dựa trên khả năng của máy chủ.
Trước tiên bạn phải đánh giá các tùy chọn giao diện và kết nối. Bạn cần ánh xạ các giao thức truyền thông kế thừa và hiện đại. Bo mạch chủ của bạn có yêu cầu giao tiếp nối tiếp TTL hoặc RS232 không? Nhiều PLC công nghiệp cũ dựa hoàn toàn vào RS232. Ngoài ra, USB có được ưu tiên hỗ trợ trình điều khiển cắm và chạy không? Các ki-ốt dựa trên Android hiện đại hầu như chỉ sử dụng giao diện USB. Bạn phải xác minh tốc độ truyền phù hợp nếu sử dụng kết nối nối tiếp.
Bạn phải đánh giá chặt chẽ các yêu cầu về năng lượng. Bạn nên kiểm tra phạm vi điện áp yêu cầu. Các mô-đun thường yêu cầu đầu vào DC 5V, 9V, 12V hoặc 24V. Điện áp cao hơn thường tương đương với tốc độ in nhanh hơn. Nó cũng tạo ra chất lượng in tối hơn nhiều. Tuy nhiên, nó đòi hỏi phải lập ngân sách cung cấp điện cẩn thận. Bạn phải xử lý các đợt tăng đột biến dòng điện cực đại nghiêm trọng trong chu kỳ in dày đặc. Nếu nguồn điện máy chủ của bạn không thể xử lý mức tăng đột ngột 3-amp, toàn bộ hệ thống có thể khởi động lại.
Bạn cần xem xét kỹ lưỡng cơ chế nạp giấy. Bạn thường chọn giữa thiết kế vỏ sò 'dễ tải' và đường dẫn nạp truyền thống. Quyền truy cập trước vỏ sò rất quan trọng đối với việc áp dụng C-Suite và người dùng cuối. Toàn bộ bản lề mặt trước mở ra, mang theo con lăn trục lăn. Nó ngăn chặn các vấn đề kẹt giấy nghiêm trọng tại hiện trường. Người dùng chỉ cần thả cuộn giấy vào và đóng cửa lại.
Bạn phải xác minh sự hỗ trợ của Hệ điều hành và khả năng tương thích lệnh. Bạn cần có sẵn trình điều khiển mạnh mẽ cho Windows, Linux hoặc Android. Nếu bạn đang phát triển chương trình cơ sở kim loại trần, bạn cần có khả năng tương thích lệnh ESC/POS. Điều này cho phép lập trình thập lục phân trực tiếp. Nó cung cấp cho bạn quyền kiểm soát thô đối với khoảng cách dòng và bộ ký tự.
Ma trận đánh giá tích hợp phần cứng
Hạng mục đánh giá |
Câu hỏi chính dành cho kỹ sư |
Những cạm bẫy phổ biến cần tránh |
|---|---|---|
Kết nối |
Chúng ta có cần đường dữ liệu TTL, RS232 hoặc USB không? |
Tốc độ truyền nối tiếp không khớp khiến văn bản bị cắt xén. |
Lập ngân sách điện |
Nguồn cung cấp máy chủ của chúng tôi có thể xử lý được tình trạng rút điện cao điểm 2A-3A đột ngột không? |
Việc khởi động lại hệ thống được kích hoạt bởi sự tăng đột ngột của nhiệt độ đầu in. |
Xử lý giấy |
Ai nạp giấy? Công nghệ được đào tạo hay người dùng công cộng? |
Sử dụng nguồn cấp dữ liệu truyền thống cho các ki-ốt công cộng (nguy cơ kẹt giấy cao). |
Logic phần mềm |
Chúng ta đang sử dụng trình điều khiển hệ điều hành hay lệnh ESC/POS thô? |
Giả sử các lệnh độc quyền sẽ hoạt động trên nhiều thương hiệu. |
Việc tích hợp các mô-đun này liên quan đến việc điều hướng các ràng buộc vật lý trong thế giới thực. Bạn không thể đơn giản thả chúng vào tệp CAD mà không lập kế hoạch. Chúng ta phải thừa nhận thực tế cơ học và môi trường cụ thể.
Bạn phải tính đến sự xuống cấp của giấy in nhiệt. Bản in nhiệt trực tiếp rất nhạy cảm với tia UV. Chúng xuống cấp nhanh chóng dưới sức nóng dữ dội. Chúng chuyển sang màu đen khi tiếp xúc với dung môi hóa học nặng. Bạn không thể sử dụng công nghệ này cho các tài liệu lưu trữ có tuổi thọ hàng thập kỷ. Biên lai tiêu chuẩn sẽ mờ dần sau một vài năm. Nếu bạn cần sự ổn định khi lưu trữ lâu dài, bạn phải tìm nguồn giấy in nhiệt có lớp phủ bề mặt chuyên dụng cao. Bạn phải thông báo rõ ràng ràng buộc này cho người dùng cuối của mình.
Bạn cần phải tôn trọng dung sai cơ học nghiêm ngặt. Tính toán sai độ sâu lắp phía sau bảng điều khiển gây ra những cơn đau đầu dữ dội. Mặt sau của cơ chế máy in kéo dài vào trong vỏ của bạn. Nó chứa vỏ động cơ và bảng giao diện PCB. Nếu bạn không để lại giải phóng mặt bằng, nó có thể dẫn đến sự can thiệp. Mặt sau của máy in có thể làm hỏng hệ thống cáp bên trong. Nó có thể bị chập mạch so với PCB chủ của bạn. Bạn phải đo cẩn thận đường kính cuộn giấy tối đa. Vỏ cuộn giấy yêu cầu khoảng trống không gian bên trong đáng kể.
Bạn phải đánh giá những hạn chế nghiêm ngặt về môi trường. Các đơn vị tiêu chuẩn gặp khó khăn trong môi trường dưới 0. Nhiệt độ đóng băng làm cứng trục lăn cao su, khiến nguyên liệu bị trượt. Các khu vực có độ ẩm quá cao gây ra rủi ro đoản mạch cho các chân PCB phía sau lộ ra ngoài. Trừ khi thiết bị được xếp hạng IP cụ thể, nó vẫn dễ bị tấn công. Bạn phải đặt các thiết bị tiêu chuẩn phía sau vỏ bảo vệ kín môi trường nếu triển khai ngoài trời. Bạn có thể cần phủ lớp phủ phù hợp lên bảng điều khiển trong môi trường ẩm ướt.
Luôn yêu cầu tệp 3D STEP chính xác từ nhà sản xuất trước khi cắt kim loại hoặc đặt hàng khuôn ép.
Cách ly mạch điện của máy in khỏi các mạch đo tương tự nhạy cảm để tránh nhiễu điện trong quá trình in.
Tích hợp cửa sổ cảm biến vật lý 'hết giấy' vào thiết kế viền của bạn để người dùng biết khi nào cần thay cuộn giấy.
Bỏ qua dòng điện tăng vọt cần thiết để in đồ họa đen đặc, dẫn đến mất điện máy chủ.
Thiết kế cửa tủ quá chặt khiến cơ cấu vỏ sò không thể mở bản lề hoàn toàn.
Không cung cấp đủ thông gió xung quanh động cơ bước bên trong trong quá trình in liên tục.
Việc tích hợp máy in bảng nhiệt sẽ hợp lý hóa đáng kể quá trình phát triển phần cứng tùy chỉnh. Bạn kết hợp độ tin cậy đã được chứng minh của công nghệ nhiệt trực tiếp với hệ số dạng dạng thả vào, sẵn sàng cho bảng điều khiển. Bạn bỏ qua cơn ác mộng khi thiết kế đường dẫn giấy cơ khí tùy chỉnh. Bạn loại bỏ sự cần thiết phải viết chương trình cơ sở định thời động cơ thô từ đầu. Cách tiếp cận này bảo vệ dòng thời gian kỹ thuật của bạn.
Các kỹ sư và người quản lý sản phẩm nên sớm hoàn thiện các biến cụ thể. Bạn phải ưu tiên các yêu cầu về chiều rộng giấy của mình ngay lập tức. Quyết định giữa 58mm và 80mm trước khi bắt đầu bất kỳ công việc CAD nào. Bạn phải đảm bảo có đủ nguồn điện cho các đợt rút thăm cao điểm. Bạn phải ưu tiên khả năng tiếp cận tải trước trước khi hoàn thiện phần vỏ phần cứng của mình.
Chúng tôi khuyên bạn nên liên hệ sớm với nhà sản xuất trong giai đoạn thiết kế. Yêu cầu một bộ phát triển thể chất ngay lập tức. Yêu cầu các mô hình CAD chính thức. Bạn phải kiểm tra dung sai lắp đặt vật lý trong nguyên mẫu của mình. Bạn nên kiểm tra nghiêm ngặt các giao thức bắt tay phần mềm trước khi sản xuất hàng loạt. Tạo nguyên mẫu sớm sẽ ngăn chặn những thay đổi công cụ tốn kém sau này.
Đáp: Không. Họ sử dụng công nghệ nhiệt trực tiếp, áp dụng nhiệt trực tiếp vào giấy in nhiệt đã qua xử lý hóa học để tạo ra hình ảnh. Bạn không bao giờ cần phải thay hộp mực hoặc ruy băng.
Đáp: Tuổi thọ thường được đo bằng khoảng cách mài mòn đầu in (thường là 50 km đến 100 km giấy) và hoạt động của máy cắt tự động (thường là 500.000 đến 1 triệu lần cắt), tương đương với vài năm sử dụng trong triển khai tiêu chuẩn.
Đ: Vâng. Với điều kiện bảng điều khiển hỗ trợ bộ lệnh ESC/POS, cả máy in bảng 58mm và 80mm đều có thể hiển thị mã vạch, logo và phông chữ tùy chỉnh 1D/2D có độ phân giải cao. Bạn có thể gửi hình ảnh bitmap trực tiếp tới bộ đệm.
Trả lời: Không giống như máy in để bàn, máy in bảng lấy điện trực tiếp từ nguồn điện bên trong của máy chủ, thường yêu cầu kết nối DC 5V, 9V, 12V hoặc 24V tùy thuộc vào kiểu máy và tốc độ in yêu cầu.
